Extech 3DCAPP三维工艺

时间:2021-05-10 点击次数点击:
3DCAPP的核心是如何将设计的三维模型转变为能够加工的三维模型,建立与产品设计紧密结合的工艺设计数字化制造平台。大幅提升工艺人员工作效率,将重复性的工作全部交给计算机完成同时积累丰富的工艺经验,为智能化管理提供数据支撑。轻量可视化视图可快速准确的反应产品物理特征,它是保证产品质量的前提。
二维工艺向三维工艺发展将促使企业创建真正数字化工厂,挣脱国内企业使用三维设计软件还需要导出二维图纸进行工艺设计及管理的束缚。

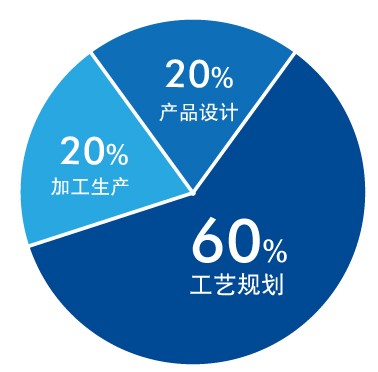

工艺时间分配.jpg三维工艺是数字化制造的基础

数字化制造是利用数字化技术及工具在对所要生产的产品进行规划、设计仿真和管理的过程。其中包含工艺规划、工艺设计、工艺仿真和工艺管理四个方面。
目前企业的产品研发部门,基本实现了CAD产品设计,生产现场也大量采用自动化设备。但是,仍然有60%的时间都消耗在生产准备阶段中的生产工艺设计规划。
三维工艺可以更好的帮助企业进行可视化工艺设计及装配设计,极大的提高了工作效率,将错误率降到最低。选用3DCAPP将会为企业全面实现数字化制造奠定基础:
面向市场:可快速验证创新性产品加工的可行性,从而提高大规模定制化生产能力;
设计部门:三维建模后的数据可直接被工艺部门应用,降低错误率;
生产制造:工艺方案无需反复调试验证,模拟加工过程大幅缩短生产试制周期;


Extech 3DCAPP应用效果3dcapp-总体架构.jpg

  • 直观真实地看到机械加工是零件的几何变化,装配的加工过程中零件空间位置的变化。
  • 三维软件中的模拟功能,可以模拟各种加工过程。减少工作中人的干预,增加计算机工作所占的比重,将会提高质量的可靠性。
  • 将优秀的工艺、典型工艺知识库固化下来吗,形成工艺知识库。工艺文件的三维化,有利于将零件内在的加工方法和逻辑总结出来。
  • 将多年来形成的优秀工艺和典型工艺知识库,转化成可重复利用的计算机程序或软件,完全实现智能化工艺管理。

Extech 3DCAPP 功能

特征管理 基于统一平台的建模技术,建立和管理工艺特征模型,零件的特征类型及参数可直接定义、扩展;基于特征的工艺知识积累,形成特征工艺库。
零件的特征类型
工艺设计
  • 轻量化浏览器系统采用专用的轻量化浏览器,支持大多数主流三维模型的浏览及交互编辑,文件压缩率高达1.5~5%;
  • 在可视、轻量化环境下进行特征识别,系统将按照特征参数值,自动匹配特征加工步骤和方法。支持特征和工序之间时时高亮对应。
  • 加工过程编排,可以采用增、删减、合并工序的方法,也可以采用插入典型工序或典型路线的方法,支持工序号自动生成、工序自动排序、上移、下移同时还可以指定工序所属的车间。
  • 加工资源可以作为特征工序的所属内容自动带入,支持局部的调整。
  • 系统支持加工过程简图的生成、编辑和修改,并作为工序的简图属性保存在对应的工序对象上,最后随数据一起输出到工艺文件。
  • 系统还提供了各种尺寸标注和工程标注。

尺寸标注和工程标注
3D-装配设计
  • 3D-装配设计系统采用轻量化的技术对复杂装配数模轻松进行装配层级规划、装配结构调整。
  • 在全程可视化情况下进行总装、部装的装配工艺过程设计。对EBOM实例化的处理,使得系统可以清晰展示同一零件的几个实体是在哪个工序被装入及装配位置。实现BOM装配过程和数模之间的交互对应及高亮展示,并可以时时展示到选中阶段下实际装配状况。
  • 系统提供了工艺资源库,支持装配过程的资源选配。
  • 支持装配过程仿真展示,支持装配工艺数据输出到工艺文件。

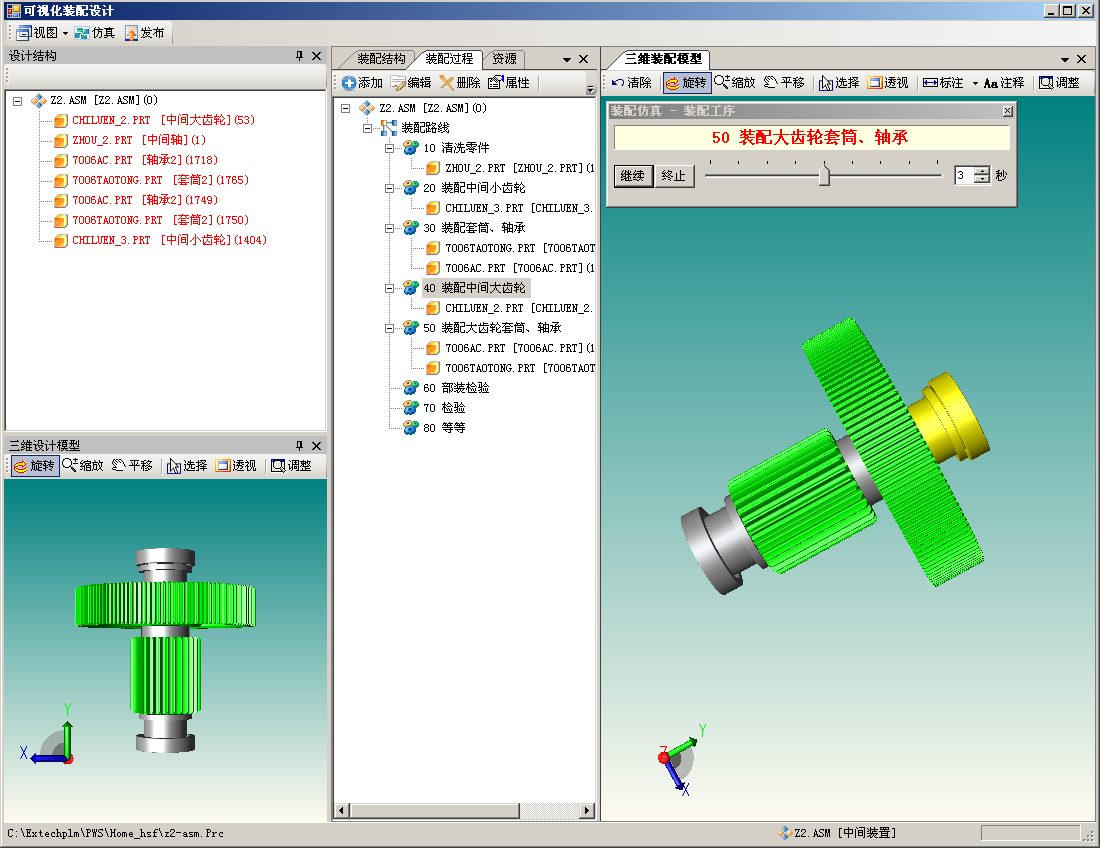

3D-动画仿真3D-动画仿真
为了用户能真切感受到虚拟装配效果并提供装配作业现场指导,Extech 3DCAPP系统可以提供装配路径设置,多角度的装配动画播放,包括装配工序播放、装配过程播放等多种装配仿真播放形式,并提供指定步骤活动录像、整体录像等各种录像输出方法。



工艺数据输出为工艺文件工艺数据输出为工艺文件
3D零件设计工艺和3D装配设计工艺都可以输出到工艺卡片上,还可以以xml的格式输出,便于与CAMMESERP等系统的数据集成。
工艺卡片上的简图支持一个工序对应多幅图,即可以是二维图、也可以是3D图,并支持简图的激活编辑、更新等操作。

工艺资源库工艺资源库 提供了基于对象化的资源数据管理模式,每种资源都以独立的对象存在,可以自定义企业的资源数据模型,管理企业设备、装备、材料等资源数据,也可以管理企业知识数据,所有数据都受控于系统的生命周期和访问控制管理,保证数据的安全。同时还提供了引用机制,一旦发生变更,可自动更新已采用数据。
  系统数据集成 数据集成是企业信息化成功应用的标尺,好的集成不是流于表面的上下游数据导入、导出,而是要打破跨部门的壁垒和瓶颈,进行深度的数据交换,包括动态数据的时时获取,及时的信息反馈等。Extech 3DCAPP以数据中心的方式保证了深度集成的需求,并提供统一的数据集成接口,满足各种软件系统的全方位集成需要。Extech公司与国内外知名软件商都做过集成,完全具备大型企业全面数据集成的能力。


Extech 3DCAPP的历史

         早在1998年Extech公司就推出了XT CAPP,并在短期内迅速成为国内市场上占有率最高的主流产品。10余年来随着新的技术不断完善发展创新,2010年升级为Extech CAPP,同时Extech公司依托积累的丰富行业经验积累一直不间断的研发Extech 3DCAPP产品,期间还参与了国家863/CMIS项目研制。目前Extech 3DCAPP已在多家军工和大型装备制造企业成功应用。

关于Extech MPMS

国内率先推出的针对工艺的“制造规划管理系统”,集3D工艺设计、规划、仿真、BOM管理为一体,为企业全面实现数字化制造提供强大的支撑平台。(Extech 3DCAPP属于其中的一部分)
是目前市场上最为先进易用的制造工艺管理系统。满足企业工艺部门从工艺设计、工艺管理、信息化集成、到数字化制造的各个层次信息化需求。先进的数字化管理模式,让用户随时了解和动态掌控工艺数据结构的脉络关系,体验数字化工艺带来全新感受,享受数字化管理带来的最大收益。

关于Extech Foundation 核心平台

Extech Foundation是支撑Extech公司全线产品方案的核心技术平台,它配置灵活,可定制性极高,是目前国内领先的技术平台。Extech Foundation全面的支撑企业从产品设计、工艺、生产、维护各个阶段的管理应用,支撑多个业务系统运行组件、统一对象管理、业务流程控制、统一业务功能和业务定制的拓展模式等。

作者:admin
