让正确的工艺文件直达产线|Extech PLM 11.0与MOM集成技术案例
时间：2026-09-11
点击：
点击：
Extech PLM 11.0 与 MOM 集成中的“小接口、大价值”
图 研发数据通过开放服务进入生产执行场景
在汽车零部件生产现场，一份工艺文件是否准确、是否处于有效期，直接关系到生产质量与交付稳定性。尤其在多车型、多零件、多工序并行的环境中，人工查找和辨别版本容易成为研发与制造协同中的薄弱环节。
业务背景 | 北京某汽车零部件制造企业长期从事车门框总成、防撞杆等车身结构件的研发与生产，为整车企业提供配套服务。随着生产数字化深入，MOM承担计划与现场执行，PLM则管理产品、工艺及受控技术文件。两个系统能否顺畅协同，决定了技术要求能否准确落到工位。
解决方案 | 基于Extech PLM 11.0，我们完成了一项轻量化文档服务扩展。MOM可将零件类型、生产线、零件号、工序号、工厂和生产日期等任务条件传递给PLM；系统自动检索对应的受控PDF，并返回文档名称、类型、版本、生效与失效日期及访问地址，同时支持多值组合查询和分类数量统计。现场人员不必切换系统，即可获得与当前任务匹配的技术文件。
版本闭环 | 此次开发的关键并不只是传递文件地址，而是将PLM的版本与有效性规则带到生产现场。当新版本审批发布后，流程事件会自动调整旧版本及关联PDF的失效日期并刷新缓存；MOM下一次查询时，获得的就是当前日期下有效的版本，由此形成“审批发布—版本切换—现场获取”的自动闭环。
架构价值 | 方案通过Web服务与JSON完成跨系统通信，以模型化视图和动态条件实现灵活查询，并以流程订阅、事务和缓存机制保证版本更新一致性。扩展建立在PLM原有数据模型、流程体系与文件库之上，无需侵入核心平台；同一路径还可复用于MES、ERP、QMS和数字化工位等后续集成。一个看似细小的接口，体现的是Extech PLM 11.0开放、模块化、可持续扩展的企业级架构能力。
让 PLM 的受控能力进入 MOM 生产场景
既把生产任务转换为可执行的文档查询条件，又在审批发布后维护新旧版本的有效性，使接口传递的不只是文件，更是受控的业务规则。

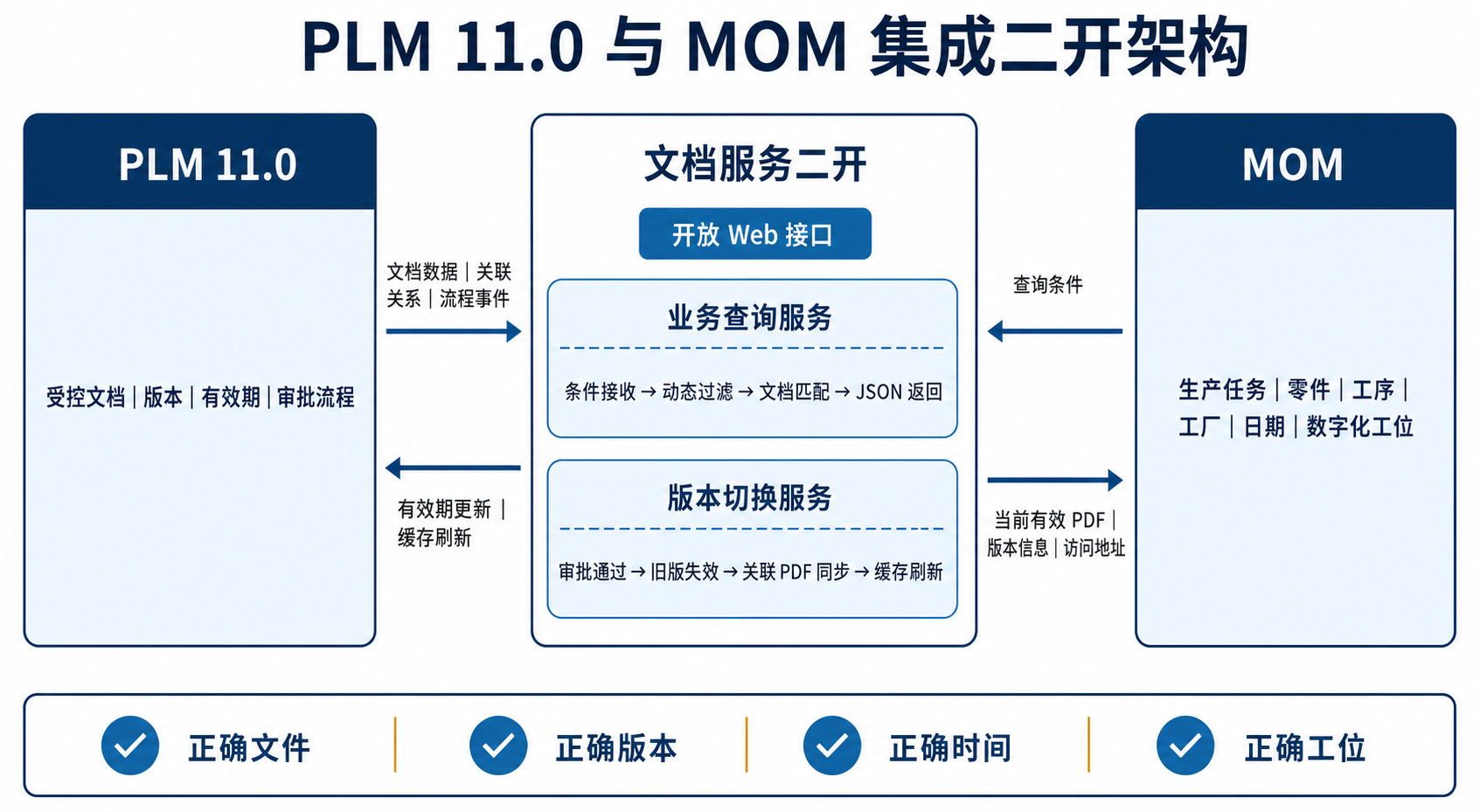

图：PLM 11.0 与 MOM 集成的业务逻辑与接口关系

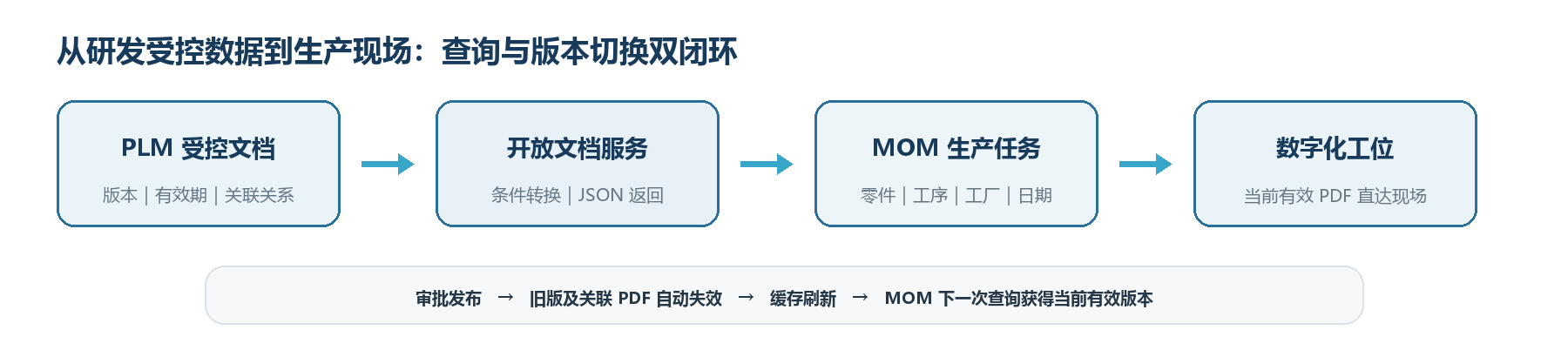

查询链路 | MOM按生产任务提交零件、工序、工厂和日期等条件；集成完成条件转换、动态过滤和文档匹配，向MOM返回当前有效PDF、版本信息与访问地址。
变更链路 | PLM审批事件触发版本切换服务，自动处理旧版及关联PDF的失效日期并刷新缓存，保证生产现场下一次查询获得已发布的新版本。
接口价值 | 中间层把PLM的数据模型、流程和版本治理能力封装成MOM可调用的业务服务，实现正确文件、正确版本、正确时间、正确工位。
