轮胎行业解决方案

时间:2021-01-21 点击次数点击:

轮胎制造行业,从炼胶到轮胎部件,再到轮胎成型和硫化,整个过程需要实现数据化。随着原材料价格的逐渐上涨,企业对精确配方、精益设计、精益生产的需求更加强烈,因此,为轮胎制造业企业提供数字化设计、数字化工艺以及精益化生产的解决方案成为了必然。

目前,大多数的轮胎制造企业,都有企业资源管理系统ERP,以及图文档管理系统PDM,甚至相应的工单系统CAPP。但作为企业的各种数据,分别存在各个系统中,系统数据从应用到集成,都存在各方面的问题。ERP与PDM之间、PDM与CAPP之间的数据鸿沟,严重影响了企业的发展。单独依靠ERP,无法对具体的配方、施工表单等进行有效的管理。单独依靠PDM,又无法实现结构化的施工单的管理。因此,且需要的是一个数据平台,能在此基础上对轮胎的配方数据、结构数据以及工艺数据进行管理。

轮胎制造企业的关键技术包括

结构设计:围绕着轮胎的设计BOM,还需要有规格总表管理以及专家系统的支持。即在轮胎设计的同时,需要能将相关的规格说明 跟轮胎结构进行关联管理。其中规格包括:规格总表履历表、PCR规格总表、充气尺寸&安全性、标准尺寸、规格总表以及硫化条 件;根据这些规格以及轮胎的BOM结构,需要进行一系列系统分析:气压负荷、压穿标准、脱圈标准 、试验条件等。

配方设计:主要是配方组成、胶料用量计算以及配方的分段方式管理三个方面。

试做分析:主要是半部件信息检查,看半部件的信息是否正确;设备可行性分析,包括是否有密炼机、胎圈丝压机、钢丝三角胶基 础机以及其他成型机的使用类型,是否有测试机等等;工装可行性,包括胎面口型、胎侧口型以及硫化胶囊、带束鼓型号等,根据这 些检查工装。还有施工标准的检查:检查所有的半部件是否已经有施工表(施工标准)。最后是BOP的生成,即将所有的施工标准进 行汇总生成显示。

结构化BOM数据维护与管理

原本的轮胎设计结构数据,都是以Excel格式进 行维护与管理的。当结构发生变更以及数据发生变化的时候,也需要在Excel文档上进行维护。企业经常出现BOM数据不准确,从而给生产带来困难。

轮胎产品结构特点:结构固定。不同的产品,仅仅是配方不同。即结构完全一样的轮胎,采用不同的配方炼的胶,则产品就不同,再加上不同的胎面花纹,则一个全新的产品就出现了。

另外,围绕着轮胎的设计BOM,还需要有规格总表管理以及专家系统的支持。即在轮胎设计的同时,需要能将相关的规格说明跟轮胎结构进行关联管理。其中规格包括:规格总表履历表、PCR规格总表、充气尺寸&安全性、标准尺寸、规格总表以及硫化条件;轮胎的各种规格表需要与轮胎产品的BOM结构进行关联。

针对轮胎产品结构的这个特点,Extech PLM解决方案:将产品机构展开到物料,其中,物料的顶级是配方。配方以BOM的形式进行展现。在创建零件的同时,根据不同的零件类型维护不同的产品BOM结构。

创建半部件的时候,同时按着半部件的结构关系,创建产品结构。

不同的产品,其半部件的结构基本是相同的。那么需要,在创建半部件的同时,能根据半部件的特点,自动的进行其下级BOM的选择。而且可以根据对象的类型进行过滤。


从创建成品的到创建半部件,都可以根据BOM的组成进行下级零件的选择。

产品BOM是一个从成品到具体的炼焦用料的全的BOM结构。可以完全实现产品的定额等数据分析与统计。

通过完整的BOM管理,以及半部件上关联的文档的管理,可以完全实现轮胎制造企业在结构设计方面的管理需求。

配方表单管理

配方是轮胎企业的命脉。根绝不同的配方进行炼焦后,可以生产处不同的胶料,最后形成不同的产品。原本的配方管理,是所有的配方均以Excel配方表的方式进行设计。当配方进行变更的时候,新配方的物料用量计算很困难。同时,配方发放需要经过严格的放行管理,只有通过放行的配方才可以被使用。

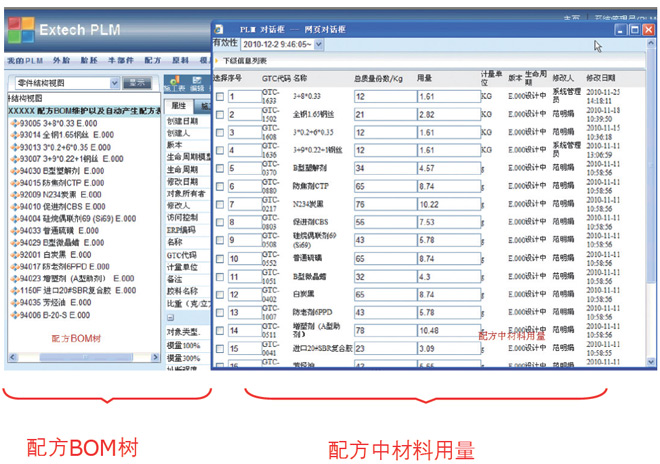

Extech PLM解决方案:半部件关联的配方,直接以BOM的方式进行配方的维护,对于配方不同的版本,则维护不同版本下的BOM结构。

配方表单的生成,以格式化的界面的方 式进行显示。

所有的配方表,都需要进行评审,获得放行号后,才能被使用。

所有的配方,从设计到用量计算到分段方式,都可以在系统中进行管理。在此基础上,Extech PLM还有了一个创新,就是所有的配方,不再以表单的方式进行展现,而是以数据流的方式,将配方数据展现在界面上,这样,最大限度的保证了配方数据的安全。

施工表单管理及放行管理

施工表、硫化施工表以及成型工艺表等,均是工艺数据,是在设计结构的基础上进行的工艺设计。以前,要么是以Word文档的方式进行施工表单的生成,要么是在CAPP中进行各种表单的生成与管理。重复的数据抄写,不但效率低,而且经常容易出错。

Extech PLM解决方案:将所有的施工表、成型工艺均以实时数据预览的方式在PLM中进行显示。即,根据不同的半部件类型,自动显示不同的结构化数据表单。所有表单都在PLM中而不是才CAPP中完成。表单的编辑,通过对象的属性编辑进行,不同的不部件定义不同的属性维护界面。

单个施工表

生成不同的半部件,其结构不同,对应的施工表单的格式也不同。但施工表上主要反映的是半部件的信息以及半部件的结构信息。系统自动根据不同的半部件的类型,生成不同格式的施工表类型,并且自动的提取半部件以及BOM的信息,进行施工表的自动生成。

施工表的发放

系统中生成的施工表,必须经过评审后,签字(手写体电子签名),加盖系统受控章的同时,获得放行号后,才能被应用。

以更改通知的方式,进行放行的评审:评审的对象就是半部件或配方。评审通过后,自动在半部件施工表或配方的界面表中,获得了放行号后,自动签字并加盖受控章。

通过施工表的实现关联,可以根据需要,生成不同半部件的施工标准以及BOP,完全显现数据化的工艺标准设计。

施工表汇总

生产中,需要对同工位的施工表进行汇总。系统根据不同 的施工表类型,自动统计系统中同类型的施工表:

总结:Extech在基础图文档管理、分类管理以及工作流管理的基础上,根据轮胎行业的特点,在结构化设计的方便性、数据的关联性、数据的展现方式等多个方面进行了改进,从而满足了轮胎行业设计、工艺一体化的需求,真正提供数字化设计、数字化工艺的PLM解决方案。
